產品概述:

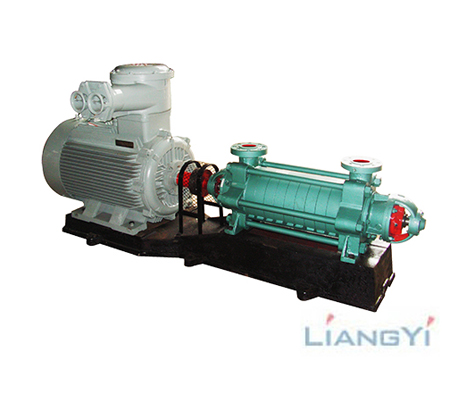

DG型臥式多級鍋爐給水泵,系臥式單吸多級分段式離心泵,是我公司結合國外先進產品和國內用戶使用習慣,吸收、消化、優化、改進之后研發的產品,可供輸送清水或物理化學性質類似于清水的液體,適用于中、低壓鍋爐給水,也適用于工廠或城市高壓給排水。輸送介質溫度為-20度-150℃,進口允許壓力小于0.6MPa。
該系列泵采用優化的水利模型,具有效率高,性能范圍廣,運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。該系列泵有生產自平衡的升級款,取消了泵內的平衡環和平衡盤的結構,若用戶的工況需要泵頻繁啟動或經常調節參數的,推薦使用自平衡款。
型號意義:
例如 |
DG46-50×4 |
DG |
臥式多級鍋爐給水離心泵 |
46 |
額定流量,m3/h |
50 |
泵的單級額定揚程,m |
4 |
級數,總揚程=單級揚程*級數 |
結構特點:
DG型泵進、出水口均為垂直向上,通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動,不能采用向心軸承。滾動軸承用油脂潤滑、滑動軸承用稀油潤滑,并用油環進行自潤滑,循環水冷卻。
泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內,箱內要通過一定壓力的水,起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套,保護泵軸。
次高壓泵一般采用滑動軸承、稀油潤滑結構,DG85-67、DG155-67型泵可采用滑動軸承、稀油潤滑,也可采用滾動軸承、干油潤滑結構,其余型號均采用滾動軸承,干油潤滑結構。中、低壓泵的主要零件材料一般采用鑄鐵,次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原動機直接驅動,從原動機方向看,泵為順時針方向旋轉。
