產品概述:
D型臥式單吸多級分段式離心泵,采用了優秀的水力模型,具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等優點。產品可供輸送不含固體顆粒、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質(或泵過流部件的材質)、密封形式等來應用于輸送熱水、油類、腐蝕性或含顆粒的介質等。泵進口允許壓力小于0.6MPa。
該型泵按其使用范圍主要分為以下幾個類型:
D型:用于輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用(默認過流材質為灰口鑄鐵)。
DF型:用于輸送不含固體顆粒、溫度為-20℃~105℃的腐蝕性液體。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構及確定電機的容量等(默認過流材質為不銹鋼)。
DY型:用于輸送不含固體顆粒、溫度為-20℃~105℃、粘度小于120厘泊的油類或石油產品。
MD型:用于輸送顆粒含量≤1.5%,粒度≤0.5mm,溫度為-20~80℃的中性礦井水及其他類似的污水(默認過流材質為球墨鑄鐵)。

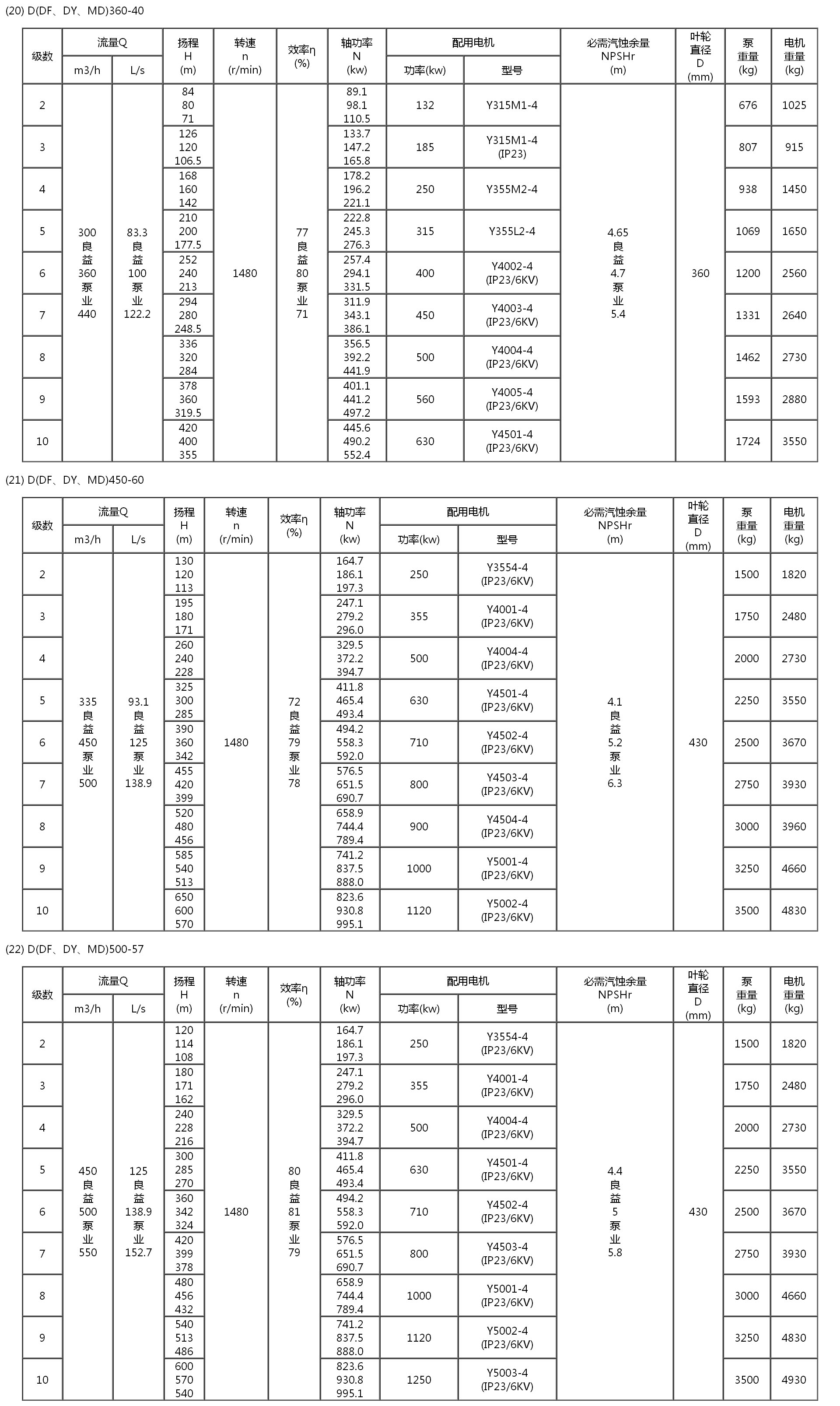

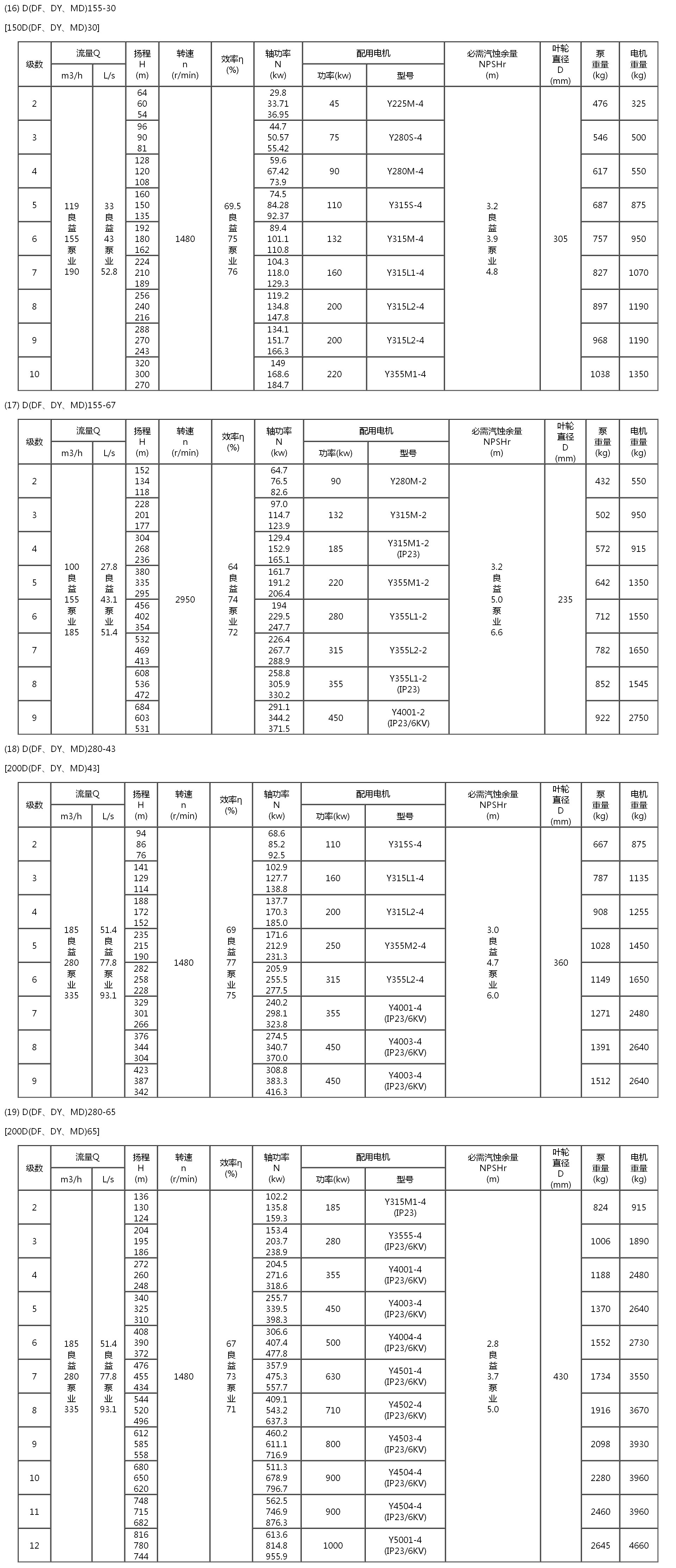

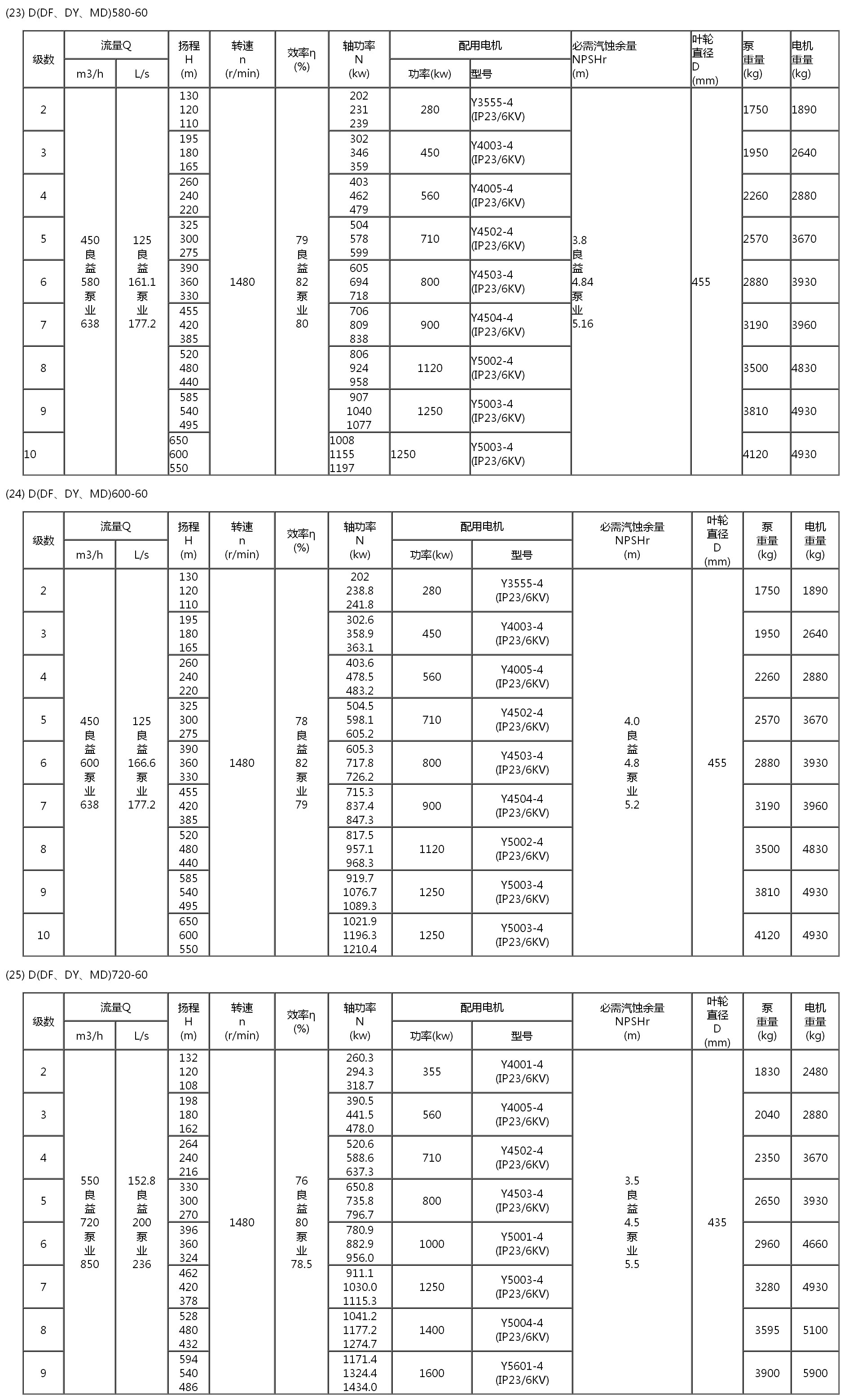

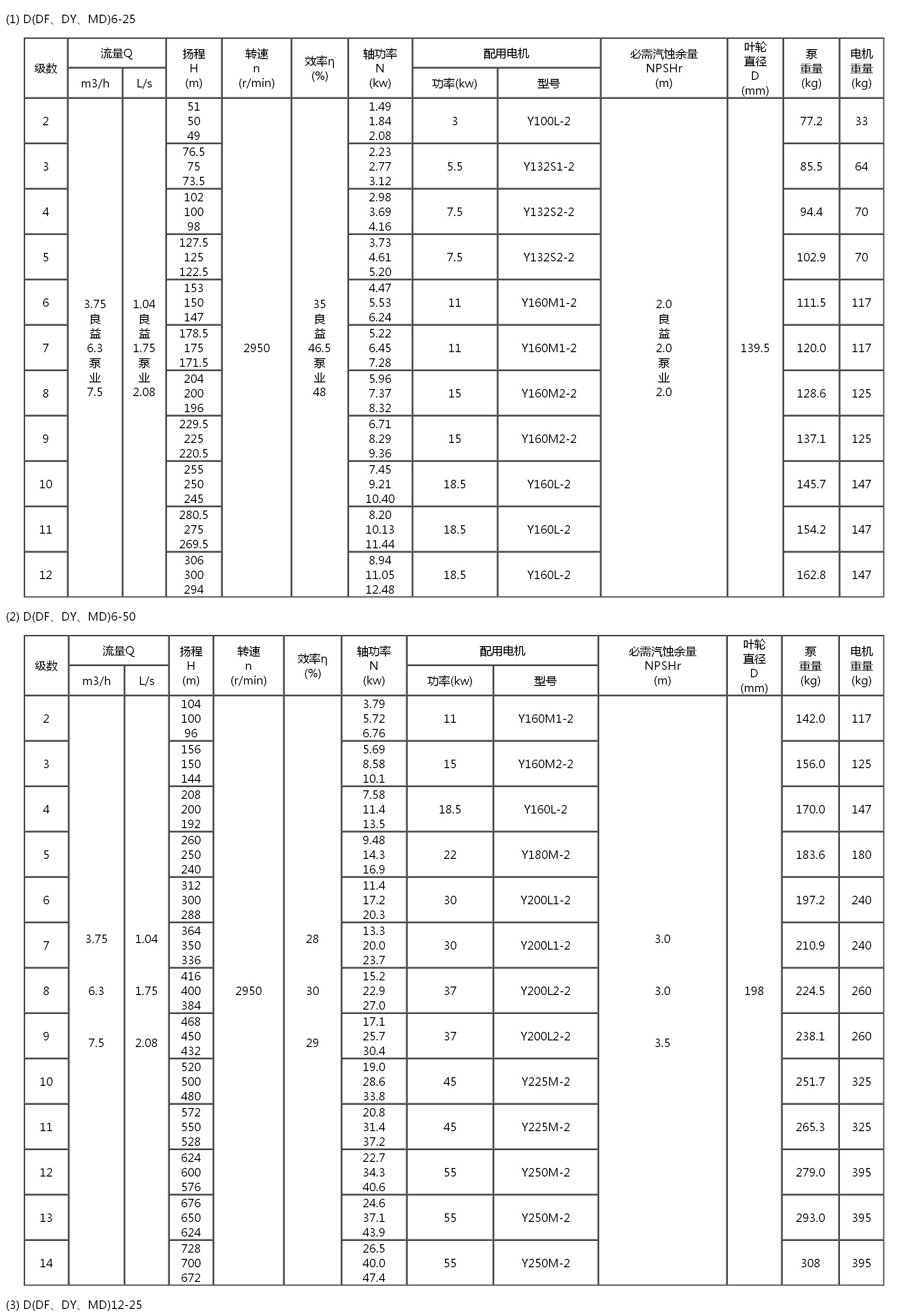

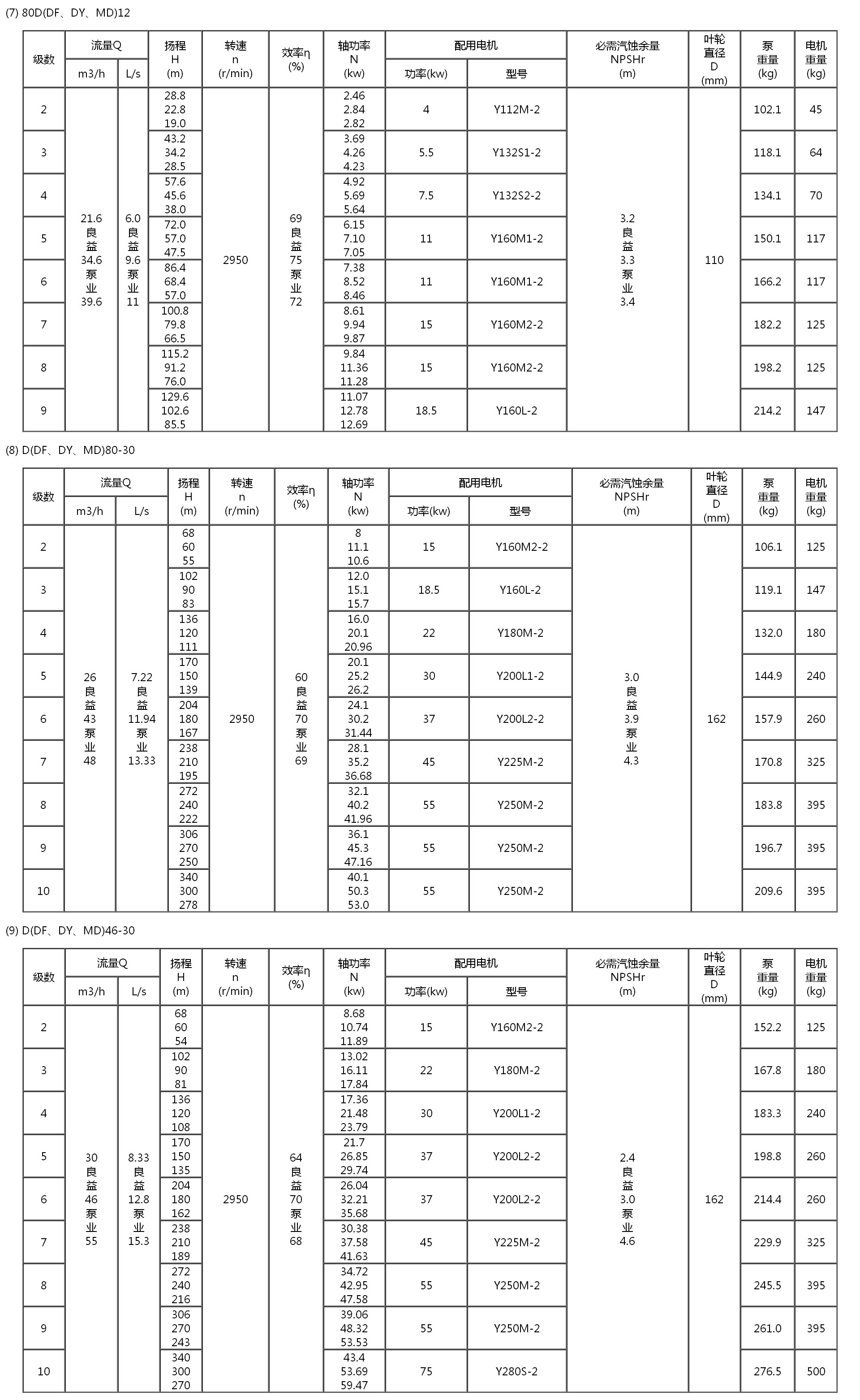

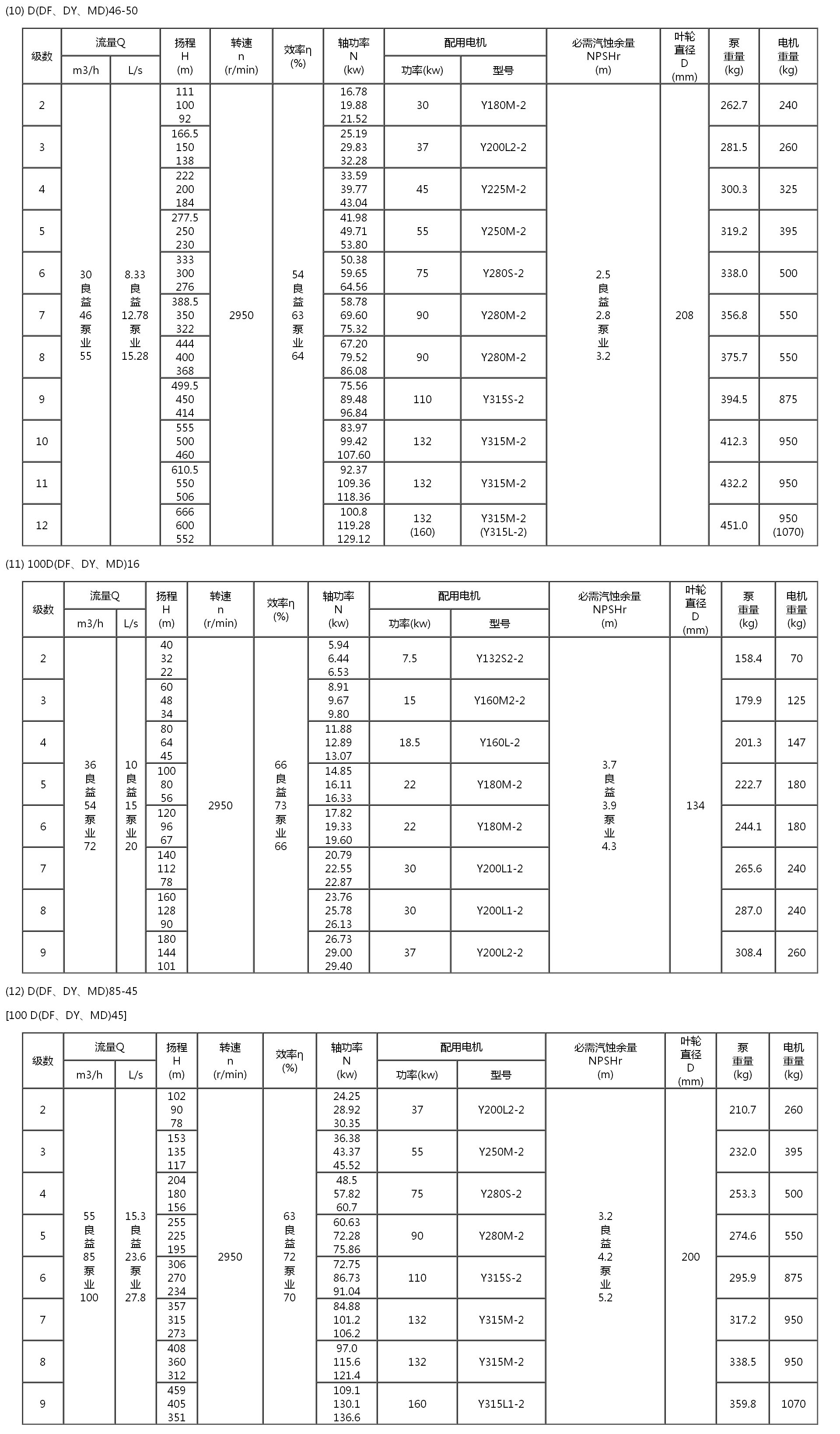

型號意義:
如D(DF、DY、MD)600-60×6
D---- 表示多級清水離心泵
DF----表示耐腐多級離心泵
DY----表示多級離心油泵
MD----表示耐磨多級離心泵
600----表示設計點流量為600m3/h
60----表示設計點單級揚程為60m
6----表示級數為6級
如150D30×7
150----表示泵吸入口直徑為150mm
D----表示多級離心清水泵
30----表示泵設計點單級揚程為30m
7----表示級數為7級
結構特點:
D、DF、DY、MD型泵系臥式、單吸、分段式多級離心泵,吸入口為水平方向,吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯接成一體,并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。
泵的進水段、中段、出水段之間的密封面均采用密封膠或O型圈密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度須適當,以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內,腔內要通入一定壓力的水,起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套,保護泵軸。
泵在運行中允許轉子在泵殼中軸向游動,該泵型一般采用滾動軸承、干油潤滑結構(D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構,也可采用滾動軸承、干油潤滑結構)。
該系列泵通過彈性聯軸器由原動機直接驅動,從原動機方向看,泵為順時針方向旋轉。
過流部件材質:
D型:過流部件為鑄鐵,軸為45#鋼;
DF型:過流部件按使用要求分為鑄鋼和不銹鋼,根據輸送介質溫度及腐蝕性決定材質;
DY型:過流部件按使用要求分為鑄鐵、鑄鋼和鑄不銹鋼,根據輸送介質溫度決定材質;
MD型:過流部件材質為球墨鑄鐵或其他材質。
