ISW系列臥式離心泵

電話咨詢:

微信咨詢:

產品概述:

ISW型臥式離心泵,是我公司根據多年收集的用戶使用反饋而開發的新一代泵型,其根據IS型離心泵與ISG立式泵的獨特結構組合設計,并同時參照ISO2858標準和管道離心泵國標JB/T53058-93進行設計制造,選用和ISG系列立式離心泵相同的水力模型,該泵可視為ISG系列立式管道離心泵的臥式款,同規格的ISW泵與ISG泵性能參數相同,葉輪、機封等配件通用。因水力模型的優化和制造工藝的提升,所以該泵會比老款BL系列等泵更節能,并且泵各部件的受力經過優化,使得泵使用壽命更長。該泵經過四次改型升級,目前為該泵的第五代成熟產品。同時該泵根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵(ISWR系列)、化工泵(ISWH系列),油泵(ISWB系列),是我公司定型推廣的產品。。

產品特點:

運行平穩:因取消了聯軸器設計,泵軸的同心度很高,葉輪動靜平衡很好,運行平穩,振動小,而且經過長途運輸之后不會影響該泵的同心度。

軸封:軸封采用機械密封,避免了填料密封的跑、低、漏的弊端,泵房?jī)?nèi)干燥清潔,機械密封有多種材質可選,介質的適應性較廣。

故障率低:因?yàn)樵摫媒Y(jié)構簡單,使得該泵故障率很低,即使產生故障,也容易找到故障原因,并且快速解決故障。

維修方便:更換密封、軸承、葉輪等簡單方便。

其他:相較于ISG型立式泵,臥式泵的承重結構更合理,電機的重量由電機自身地腳和泵的底座承托。

結構圖:

1電動機:加長軸電機,泵軸與電機軸共軸。
2泵軸:與電機軸共軸,同心度較高,泵運轉相對帶聯軸器的泵類更平穩。
3擋水圈:防止因密封漏水而使電機進水。
4機械密封:避免了填料密封滲漏的弊端,使得使用環境更加清潔干燥。
5取壓塞:可在該處安裝壓力表以讀取泵的工作壓力,但不推薦設計時將壓力表安裝此處。
6泵體:蝸殼配合葉輪產生流量和揚程。
7放氣塞:方便灌泵時排出泵內空氣,降低了客戶灌泵難度。
8葉輪:產生流量和揚程的主要部件,葉輪設計的好壞,對泵性能的影響較大。

型號意義:

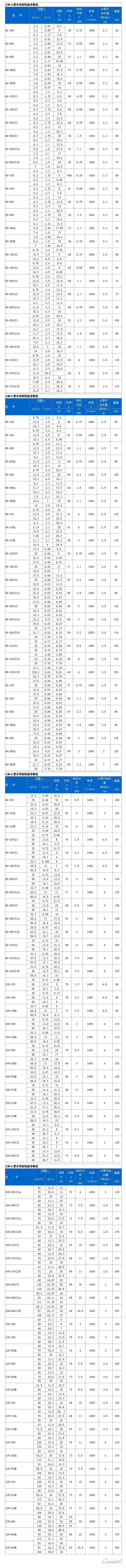

低轉速型性能參數





電子樣本
