產品概述:
GW型管道式無堵塞排污泵是在引進國外先進技術的基礎上,結合國內水泵的使用特點而研制成功的新一代泵類產品,具有節能、防纏繞、不易堵塞、安裝簡單和自動控制等特點。在排送固體顆粒和長纖維垃圾方面,具有獨特效果。

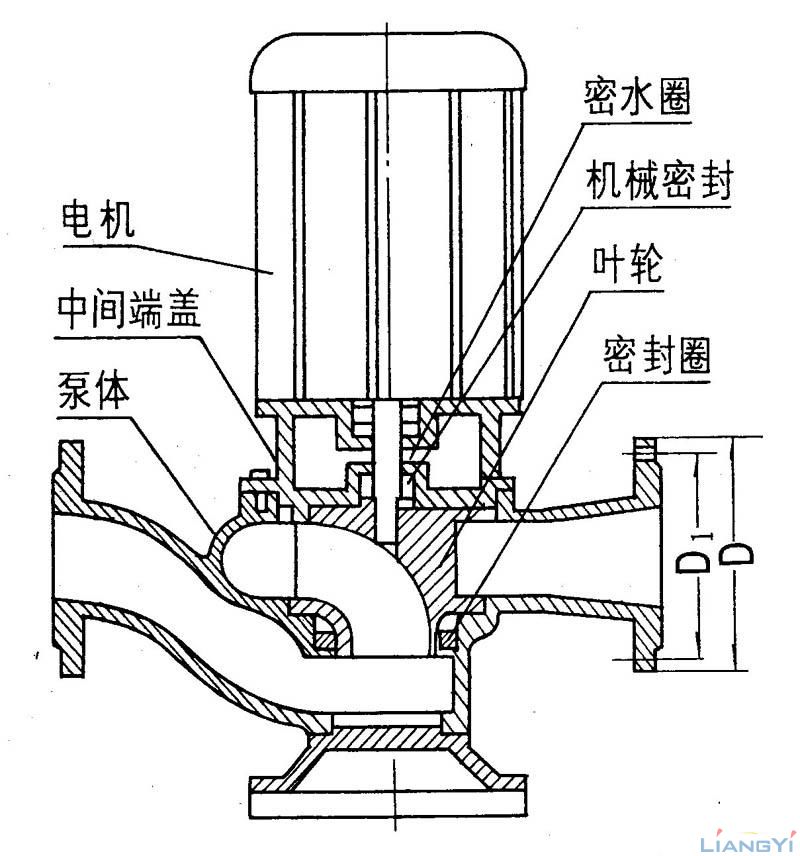

該系列排污泵采用獨特葉輪結構和新型機械密封,能有效地輸送含有固體物和長纖維的污水。葉輪與傳統葉輪相比,該泵葉輪采用單流道或雙流道形式,它類似于一段截面大小相同的彎管,具有非常好的過流性,配以合理的蝸室,使得該泵效率相對于其他類型排污泵非常高,葉輪經動靜平衡試驗調教,并且因為本身為立式泵的受力結構的優勢,使泵在運行中振動很小。
二、產品特點

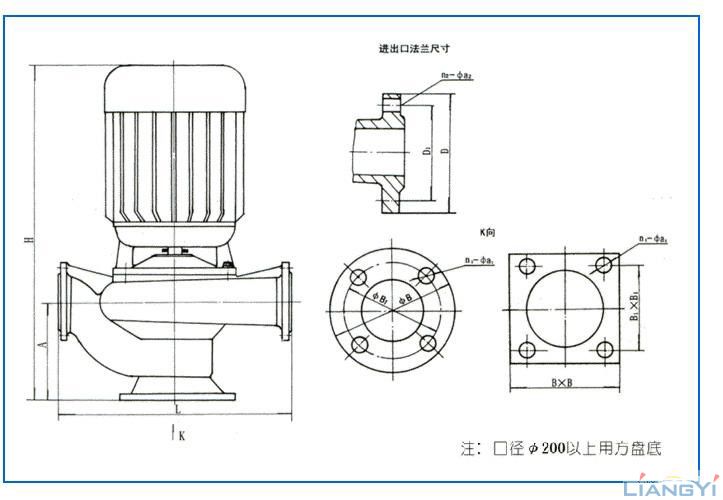

1.泵為立式單吸單級離心排污泵,進出口中心線在同一水平線上,進出口法蘭相同,故安裝拆卸十分方便,占地面積小,可像閥門一樣安裝在管路的任何位置上。
2.泵與電機直聯同軸,屬機電一體化產品,結朽緊湊,性能穩定。
3.采用大流道抗堵塞水力部件設計,大大提高了污物通過能力,能有效地通過泵口徑的5倍的纖維物質和直徑為泵口徑約50%的固體顆粒。
4.設計合理,配套電機合理,效率高。
5.機械密封采用硬質耐磨碳化鎢,具有耐用、耐磨等特點,可以使泵安全連續運行。
6.水力性能先進,整機效率高,運轉噪音低。
7.在電機風葉端加上防護罩,整機可置于室外工作,無需機房,可節省大量基建費用。
三、型號意義:
例如 | 100GW80-10-4 |
100 | 泵進出口徑,mm | GW | 管道式無堵塞排污泵 |
80 | 額定流量,m3/h | 10 | 額定揚程,m | 4 | 額定功率,kw |
