PRODUCT 產品精致 服務細致
G系列螺桿泵

電話咨詢：

微信咨詢：

產品概述:

單螺桿泵是按迥轉嚙合容積式原理工作的泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。

由于這兩種部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送溫度80℃以下介質(特殊要求可達150℃)。

因定子選用多種彈性材料制成，所以這種泵可輸送較高粘度的流體或含有硬質懸浮顆粒的介質或含有纖維的介質。其流量與轉速成正比。

傳動方式可采用聯軸器直接傳動，或采用調速電機，三角帶或變速箱等裝置。

轉子和定子是本泵的主要易損件，結構簡單，便于裝拆。

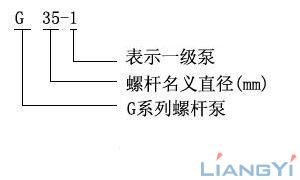

型號意義

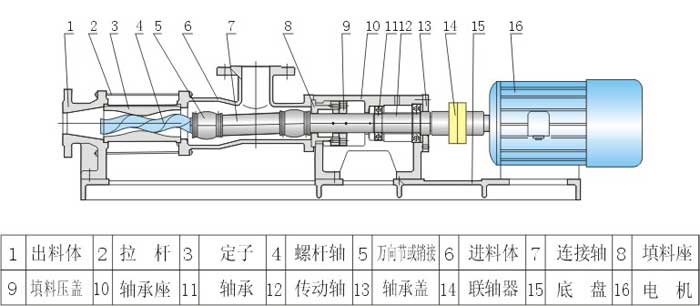

結構圖：



常見應用：

1.PAM、PAC加藥；

2.各種污泥、濁水的輸送；

3.壓濾機、離心機進料泵；

4.輸送原油、油水混合物、鉆井泥漿等油田應用；

5.各種粘稠淀粉、食油、蜂蜜、糖漿等食品輸送；

6.醫藥、日化行業的各種粘稠漿料、乳化液、軟膏狀物料的輸送；

7.石灰水、石灰漿等建筑工業用漿料；

8、水煤漿等；

9、餐余、廚余垃圾滲濾液的輸送</p

①、常用規格

型號 壓力 MPa 配6級電機 n=960r/min 配8級電機 n=720r/min 配套齒輪減速電機 進口 法蘭 mm 出口 法蘭 mm 允許顆粒直徑mm 允許纖維長度mm
流量 m3/h 功率 kw 流量 m3/h 功率 kw 流量 m3/h 功率 kw 轉速 r/min
G10-1 0.8 0.1 0.55 / 按需配置 25 25 0.8 15
G10-2 1.6 0.55
G13-1 0.6 0.4 0.55
G13-1 1.2 0.55
G15-1 0.6 0.8 0.55 1 20
G15-2 1.2 0.75
G20-1 0.6 1.2 0.75 1.5 25
G20-2 1.2 1.1
G25-1 0.6 2 1.5 32 25 2 30
G25-2 1.2 2.2 1.5 1.5
G26-1 0.6 / 1.2 0.75 290
G30-1 0.6 5 2.2 3.75 1.5 2.6 1.5 510 50 40 2.5 30
G30-2 1.2 3 2.2 2.2
G31-1 0.6 / 3 1.5 290
G35-1 0.6 8 3 6 2.2 4 2.2 510 65 50 3 40
G35-2 1.2 4 3 3
G36-1 0.6 / 4.85 1.5 290
G40-1 0.6 12 4 9 3 6 3 510 80 65 3.8 45
G40-2 1.2 5.5 4 4
G41-1 0.6 / 7.25 2.2 290
G50-1 0.6 20 5.5 15 4 10.5 4 510 100 80 5 50
G50-2 1.2 7.5 5.5 7.5
G51-1 0.6 / 30 7.5 15 4 380
G60-1 0.6 30 11 22.5 7.5 15 11 510 125 100 6 60
G60-2 1.2 15 11 15
G61-1 0.6 / 25 7.5 460
G70-1 0.6 / 45 11 25 11 520 150 125 8 70
G70-2 1.2 15 15
G85-1 0.6 55 15 55 15 580 150 125 10 80
G85-2 1.2 / 18.5 500
G105-1S 0.6 100 22 510 200 200 15 110
G105-1 0.6 90 22 520 200 150
G105-1 0.6 65 18.5 380
G105-2 1.2 100 37 510 200 200
G135-1 0.6 150 45 380 18 130
G135-2 1.2 150 75 380
G150-1 0.6 200 75 380 250 250 20 150

注：

1.每個型號可生產調速螺桿泵，調速方式為：手動無級調速（序號②表格）、電磁調速（序號③表格）、變頻調速

2.表格中配套齒輪減速電機為常用轉速，其他轉速請查看序號④表格。

3.“/”表示不按此配置或如此配置泵表現不佳。



②、配套手動無級調速電機-規格表

型號 壓力 MPa 配套一級無級調速電機 配套二級無級調速電機 進口 法蘭 mm 出口 法蘭 mm
流量 m3/h 轉速 r/min 功率 kw 流量 m3/h 轉速 r/min 功率 kw
G10-1 0.8 0.02-0.1 200-960 0.55 0.004-0.02 40-200 0.55 25 25
G10-2 1.6 0.75 0.55 25 25
G13-1 0.6 0.08-0.4 0.55 0.016-0.08 0.55 25 25
G13-2 1.2 0.75 0.55 25 25
G15-1 0.6 0.16-0.8 0.55 0.032-0.16 0.55 25 25
G15-2 1.2 0.75 0.55 25 25
G20-1 0.6 0.24-1.2 0.75 0.048-0.24 0.55 25 25
G20-2 1.2 1.1 0.55 25 25
G25-1 0.6 0.4-2 1.5 0.08-0.4 0.55 32 25
G25-2 1.2 2.2 0.75 32 25
G30-1 0.6 1-5 2.2 0.2-1 0.75 50 40
G30-2 1.2 3 0.75 50 40
G35-1 0.6 1.6-8 3 0.32-1.6 1.5 65 50
G35-2 1.2 4 1.5 65 50
G40-1 0.6 2.4-12 4 0.048-2.4 1.5 80 65
G40-2 1.2 5.5 2.2 80 65
G50-1 0.6 4-20 5.5 0.8-4 2.2 100 80
G50-2 1.2 7.5 2.2 100 80
G60-1 0.6 6-30 11 1.2-6 3 125 100
G60-2 1.2 15 4 125 100
G70-1 0.6 12.5-45 200-720 11 2.5-9 4 150 125

③、配套電磁調速電機-規格表

型號 壓力 MPa 流量 m3/h 轉速 r/min 功率 kw 進口法蘭 mm 出口法蘭 mm
G30-1 0.6 0.625-2.5 125-1250 2.2 50 40
G30-2 1.2 3 50 40
G35-1 0.6 1-4 125-1250 3 65 50
G35-2 1.2 4 65 50
G40-1 0.6 1.5-6 125-1250 4 80 65
G40-2 1.2 5.5 80 65
G50-1 0.6 2.5-10 125-1250 5.5 100 80
G50-2 1.2 7.5 100 80
G60-1 0.6 3.75-15 125-1250 11 125 100
G60-2 1.2 15 125 100

④、配套齒輪減速電機-規格表

壓力0.6MPa 壓力1.2MPa
型號 流量 m3/h 功率 kw 轉速 r/min 型號 流量 m3/h 功率 kw 轉速 r/min
G15-1 0.21 0.55 510 G15-2 0.21 0.75 510
0.16 0.55 380 0.16 0.75 380
0.1 0.55 252 0.1 0.75 252
0.07 0.55 189 0.07 0.75 189
G20-1 0.4 0.75 510 G20-2 0.4 1.1 510
0.32 0.75 380 0.32 1.1 380
0.2 0.75 252 0.2 1.1 252
0.16 0.75 189 0.16 1.1 189
G25-1 1 1.1 510 G25-2 1 1.5 510
0.7 1.1 380 0.7 1.5 380
0.5 1.1 252 0.5 1.5 252
0.37 0.75 189 0.37 1.1 189
G30-1 2.6 1.5 510 G30-2 2.6 2.2 510
1.9 1.5 380 1.9 2.2 380
1.3 1.5 252 1.3 2.2 252
1 1.1 189 1 1.5 189
G35-1 4 2.2 510 G35-2 4 3 510
2.9 2.2 380 2.9 3 380
1.8 2.2 252 1.8 3 252
1.5 1.5 189 1.5 2.2 189
G40-1 6 3 510 G40-2 6 4 510
4.5 3 380 4.5 4 380
2.5 3 252 2.5 4 252
1.8 2.2 189 1.8 3 189
G50-1 11.5 4 510 G50-2 11.5 7.5 510
7.5 4 380 7.5 7.5 380
5 4 252 5 5.5 252
3.5 3 189 3.5 4 189
G60-1 15 7.5 510 G60-2 15 11 510
11 7.5 380 11 11 380
7.3 5.5 252 7.3 7.5 252
5.5 4 189 5.5 5.5 189
G70-1 28 11 510 G70-2 28 18.5 510
20.8 11 380 20.8 18.5 380
13.8 7.5 252 13.8 11 252
10 7.5 189 10 11 189
G85-1 52 15 510 G85-2 52 22 510
39 15 380 39 22 380
25.9 11 252 25.9 15 252
18 11 189 18 15 189
G105-1 100 22 510 G105-2 100 37 510
73 22 380 73 37 380
48 18.5 252 48 30 252
36 18.5 189 36 22 189
G135-1 160 45 380 G135-2 160 75 380
110 37 252 110 75 252
83 30 189 83 45 189



壓力1.8MPa 壓力2.4MPa
型號 流量 m3/h 功率 kw 轉速 r/min 型號 流量 m3/h 功率 kw 轉速 r/min
G15-3 0.21 1.5 510 G15-4 0.21 2.2 510
0.16 1.5 380 0.16 2.2 380
0.1 1.5 252 0.1 2.2 252
0.07 1.5 189 0.07 2.2 189
G20-3 0.4 1.5 510 G20-4 0.4 2.2 510
0.32 1.5 380 0.32 2.2 380
0.2 1.5 252 0.2 2.2 252
0.16 1.5 189 0.16 2.2 189
G25-3 1 2.2 510 G25-4 1 3 510
0.7 2.2 380 0.7 3 380
0.5 2.2 252 0.5 3 252
0.37 1.5 189 0.37 2.2 189
G30-3 2.6 3 510 G30-4 2.6 4 510
1.9 3 380 1.9 4 380
1.3 3 252 1.3 4 252
1 2.2 189 1 3 189
G35-3 4 4 510 G35-4 4 5.5 510
2.9 4 380 2.9 5.5 380
1.8 4 252 1.8 5.5 252
1.5 3 189 1.5 4 189
G40-3 6 5.5 510 G40-4 6 7.5 510
4.5 5.5 380 4.5 7.5 380
2.5 5.5 252 2.5 7.5 252
1.8 4 189 1.8 5.5 189
G50-3 11.5 11 510 G50-4 11.5 15 510
7.5 11 380 7.5 15 380
5 7.5 252 5 11 252
3.5 5.5 189 3.5 7.5 189
G60-3 15 15 510 G60-4 15 18.5 510
11 15 380 11 18.5 380
7.3 11 252 7.3 15 252
5.5 7.5 189 5.5 11 189
G70-3 28 22 510 G70-4 28 30 510
20.8 22 380 20.8 30 380
13.8 18.5 252 13.8 22 252
10 18.5 189 10 22 189
G85-3 52 30 510 G85-4 52 37 510
39 30 380 39 37 380
25.9 22 252 25.9 30 252
18 18.5 189 18 22 189
G105-3 100 55 510 G105-4 100 75 510
73 55 380 73 75 380
48 45 252 48 55 252
36 30 189 36 45 189
G135-3 160 110 380 G135-4 160 132 380
110 90 252 110 110 252
83 75 189 83 90 189
