PRODUCT 產品精致 服務細致
QBY系列第一代氣動隔膜泵

電話咨詢:

微信咨詢:

產品概述:

QBY型氣動隔膜泵采用潔凈的壓縮空氣作為動力源,既能抽送流動性好的液體,又能輸送粘度高的介質,是一款集成了自吸泵、潛水泵、泥漿泵和雜質泵等多種泵型優點的泵種,對于各種腐蝕性液體,帶顆粒的液體,粘度高、易揮發、易燃的液體均能予以抽光吸盡。經歷過5次升級改進,現已成為一款穩定優秀的氣動隔膜泵泵種。

該泵無旋轉部件,沒有動態軸封,沒有需要通過介質的流動來冷卻的密封件,故該泵允許無介質運行。另外通過隔膜片將抽送的介質與泵的運動、傳送部件完全隔開,安全不泄露。該泵能產生-0.02MPa至-0.07MPa的吸入口負壓,即對應2-7米的清水吸程,使用方便限制少,產生負壓的高低與泵配置的密封球和密封球座的材質有關,若用戶工況對自吸高度敏感,請用戶與我司相關人員確認配置。

產品特點

1.無需灌引水,具有自吸能力;流道寬敞,通過性能好,允許通過顆粒直徑可達10mm。抽送泥漿、雜質時,對泵磨損甚微;泵內部無需潤滑,無需冷卻,即使空轉,對泵也不會有影響; 2.揚程、流量可通過氣閥開度實現無級調節,流量隨背壓(出口阻力)的變化而自動調整,適合中高粘度介質的抽送;而離心泵是以類水介質為設計基準,如果用于粘度稍高的介質,則需配套減速機或變頻調速器,成本就大大提高了。

3.無需用電,可靠接地后不產生火花,在易燃易爆的環境中使用安全可靠且成本低;

4.結構簡單、易損件少,后期維護成本低;體積小易于移動,占地面積小,無需地基,安裝簡便經濟,可作為移動式物料輸送泵;

5.剪切力低,對流體的攪動小,在輸送物理、化學性質比較不穩定的介質中有較大的優勢;

6.在工況惡劣的地方,如建筑工地、工礦企業的廢水排放,由于污水的雜質多且成分復雜,管路易于堵塞,這樣對于電泵來說就容易形成負載過高的情況,從而導致電機發熱損壞,而氣動隔膜泵可通過顆粒并且流量自動可調,管路阻塞時可自動停止直至恢復通暢而不損壞泵(該現象常常被稱為氣動隔膜泵“死機”,消除了引起“死機“”的原因后可恢復正常工作);

7.可輸送較粘稠的介質(粘度≤10000cps),可浸沒在介質中工作。



產品用途

1、化工業:酸、堿、溶劑、懸浮物、分散體系等;
2、石化業:原油、稠油、油脂、泥漿、污泥等;
3、涂料業:樹脂、溶劑、著色劑、油漆等;
4、紡織業:染料化學品、樹脂、膠等;
5、日化業:洗滌劑、香波、乳液、乳劑、手霜、表面活化劑等;
6、陶瓷業:泥漿、瓷漿、石灰漿、陶土漿等;
7、水處理:石灰漿、軟性沉淀物、污水、化學品、廢水等;
8、造紙業:粘結劑、樹脂、油漆、油墨、顏料、雙氧水等;
9、采礦業:煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油等;
10、醫藥業:溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液;
11、食品業:液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血等;
12、飲料業:酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等;
13、電子業:溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液等;
14、建筑業:水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等;
15、汽車業:拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆等;
16、家具業:粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑等;
17、冶金、鑄造和染色業:金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。



使用條件

1.介質溫度≤100℃

2.動力源為潔凈的壓縮空氣,進氣壓力4-7bar



型號意義

例如 QBY-50
QBY 第一代氣動隔膜泵代號 50 泵進出口徑為50mm

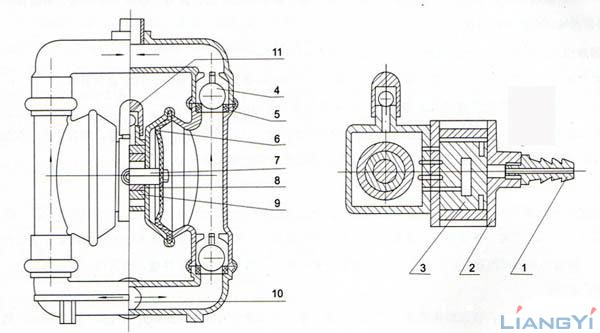

結構圖



型號 Type 流量 Flow (m3/h) 揚程 Head (m) 出口壓力 Discharge Pressure (bar) 吸程 Sucked Lift (m) 允許通過 顆粒直徑 Max Grain Diameter (mm) 空氣 消耗量 Max Air Consumption (m3/min) 供氣 壓力 Max Air Pressure (bar) 進出口尺寸 Inlet and Outlet
絲扣 Threaded 法蘭 Flanged
QBY-10 0~0.8 0~50 6 5 ≤1 ≤0.3 ≤7 3/8"
QBY-15 0~1 0~50 6 5 ≤1 ≤0.3 ≤7 1/2"
QBY-25 0~2.4 0~50 6 5 ≤2.5 ≤0.6 ≤7 1"
QBY-40 0~8 0~50 6 5 ≤4.5 ≤0.6 ≤7 11/2"
QBY-50 0~12 0~50 6 5 ≤8 ≤0.9 ≤7   50
QBY-65 0~16 0~50 6 5 ≤8 ≤0.9 ≤7   65
QBY-80 0~24 0~50 6 5 ≤10 ≤1.5 ≤7   80
QBY-100 0~30 0~50 6 5 ≤10 ≤1.5 ≤7   100
單位換算:1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa |     注:以上性能參數為清水測試參數
型號 可選泵體材質 Available Material of Pump Body 可選隔膜材質 Available Material of Diaphragm
鑄鐵 Cast Iron 鑄鋼 Cast Steel 鋁 合金 AL Alloy 增強 聚丙烯 RPP 偏二氟乙烯 PVDF 不銹鋼 Stainless Steel 襯膠 Rubber Lining 襯氟 Fluorin Lining 丁腈 橡膠 NBR 氯丁 橡膠 Neoprene 聚四氟乙烯 PTFE 聚全氟乙烯 FEP
QBY-10
QBY-15
QBY-25
QBY-40
QBY-50
QBY-65
QBY-80
QBY-100
PTFE=F4,F(xiàn)EP=F46  |  PP和PVDF材質只有配FEP膜片

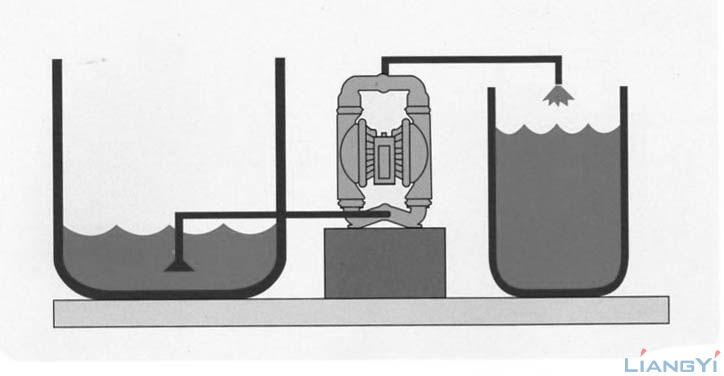

將液體從A容器抽送到B容器可用此法。

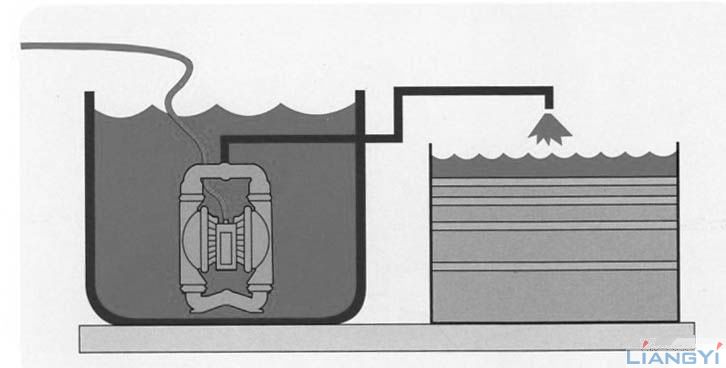

將泵浸在液體中,可代替潛水泵使用,壓縮空氣另用軟管引出。

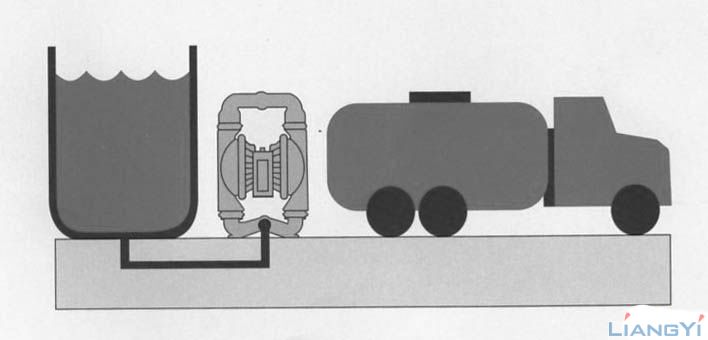

高粘稠液體可采用此種方法將液位提高,使液料容易抽出。
