產品概述:
ZW型自吸式排污泵,是工程技術人員吸收國外技術并結合用戶的使用習慣而研發的產品,是自吸泵和排污泵的結合產品,可形成-0.04MPa至-0.05MPa的真空度,即4-5米的清水自吸高度,泵前管路不需要加裝底閥,可直接抽吸介質。泵只需初次使用前灌泵,以后使用無需再灌泵(用戶需確保泵進口管路不露出液面,若發生進口管路露出液面的情況,需重新灌泵)。
ZW型泵葉輪可生產半開式葉輪或流道式葉輪,我公司默認采用半開式葉輪(除50ZW15-30和80ZW40-16兩個規格為流道式葉輪,無半開式葉輪選項外)。半開式葉輪相比較于流道式葉輪,因其沒有一側的蓋板,不形成密閉空間,所以通過性更好。
ZW型泵有一種ZWL型的派生款。ZWL型直連自吸排污泵是在ZW型泵的基礎上,取消了聯軸器和軸承箱的結構,直接選用加長軸電機,泵的尺寸更短,比較適合安裝空間有限的用戶。
ZW型泵入口處裝有一拍門(也稱止回閥瓣),該拍門材質為有機合成橡膠,無其他材質可選,故ZW型或ZWL型泵不能用于抽送含有有機溶劑的介質。若用戶介質為含有有機溶劑的污水污物,需要用自吸的方式抽送,請咨詢我司技術人員,我司人員會提供解決方案。
ZW或ZWL型自吸排污泵可生產鑄鐵或不銹鋼材質。
適用范圍:
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
1.環境溫度≦40℃,介質溫度≦60℃
2.介質密度不超過1240kg/m3
3.自吸高度在泵允許范圍內,吸入管總長度≦10米。
型號意義
例如 |
50ZW15-30PB |
50 |
表示吸入口直徑 |
ZW |
表示自吸排污泵 |
15 |
表示流量(m3/h) |
30 |
表示揚程 |
P |
表示不銹鋼材質 |
B |
表示防爆電機 |

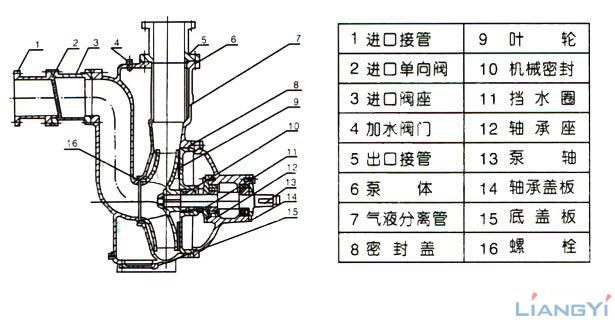

結構圖
